Wat zijn de componenten van verlichting?

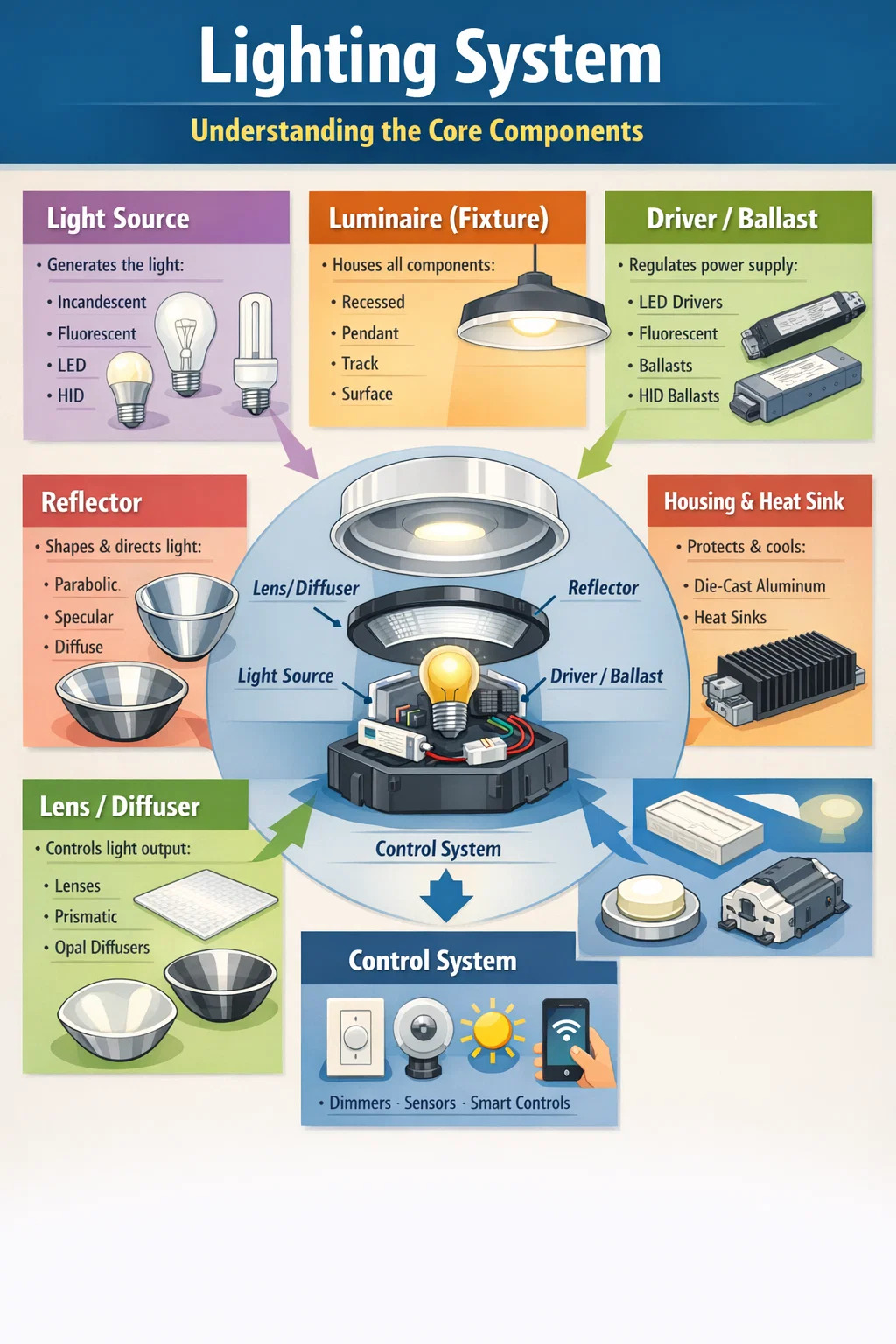

Verlichting gaat niet alleen over verlichting; het is een zorgvuldig ontworpen systeem dat bestaat uit afzonderlijke, onderling afhankelijke componenten. De kerncomponenten van verlichting omvatten de lichtbron, armatuur (armatuur), ballast of driver, reflector, lens of diffusor, behuizing en regelsysteem. Elk onderdeel speelt een specifieke rol bij het bepalen hoe licht wordt geproduceerd, gevormd, gedistribueerd en beheerd. Of u nu een verlichtingsplan voor uw huis ontwerpt, een commerciële ruimte inricht of problemen met een bestaande installatie oplost: het begrijpen van deze onderdelen geeft u een doorslaggevend voordeel.

De lichtbron: waar het allemaal begint

De lichtbron is het onderdeel dat daadwerkelijk licht genereert. Het is het meest herkenbare onderdeel van elk verlichtingssysteem en de technologie erachter is de afgelopen decennia dramatisch veranderd.

Gloeilampen

De traditionele gloeilamp werkt door elektrische stroom door een wolfraamgloeidraad te laten gaan totdat deze gloeit. Deze lampen hebben een kleurweergave-index (CRI) van 100, wat betekent dat kleuren onder gloeilamplicht er precies zo uitzien als in natuurlijk zonlicht. Echter, Gloeilampen zetten slechts ongeveer 10% van de energie om in zichtbaar licht , waarbij de resterende 90% verloren gaat als warmte. Ze worden grotendeels uitgefaseerd ten gunste van efficiëntere technologieën.

Fluorescentielampen

Fluorescentielampen werken door het opwekken van kwikdamp, die ultraviolet licht produceert dat vervolgens een fosforcoating activeert om zichtbaar licht uit te zenden. Ze zijn aanzienlijk efficiënter dan gloeilampen: een T8-TL-buis van 32 W produceert ongeveer dezelfde lichtopbrengst als een gloeilamp van 75 W. Veel voorkomende toepassingen zijn onder meer kantoren, scholen en commerciële ruimtes. Compacte fluorescentielampen (CFL's) brachten deze technologie naar woonomgevingen.

LED-bronnen (Light Emitting Diode).

LED-technologie is nu de dominante lichtbron in vrijwel alle toepassingen. LED's kunnen een lichtopbrengst bereiken van meer dan 200 lumen per watt , vergeleken met ongeveer 15 lm/W voor gloeilampen. Ze hebben een operationele levensduur van 25.000 tot 100.000 uur, bevatten geen kwik en zijn verkrijgbaar in een breed scala aan kleurtemperaturen, van warm 2700K tot daglicht 6500K. Een standaard LED-lamp die een gloeilamp van 60 W vervangt, verbruikt doorgaans slechts 8-10 watt.

Bronnen met hoge intensiteitontlading (HID).

HID-lampen omvatten metaalhalogenide-, hogedruknatriumlampen (HPS) en kwikdamplampen. Deze worden voornamelijk gebruikt in buiten- en industriële omgevingen waar een hoge lichtopbrengst over grote oppervlakken nodig is. Een metaalhalogenidelamp van 400 W kan bijvoorbeeld ongeveer 36.000 lumen produceren. HID-bronnen hebben een opwarmperiode van enkele minuten nodig voordat ze de volledige helderheid bereiken.

Het armatuur: het huisvest alles Verlichtingsonderdelen Samen

De armatuur, gewoonlijk een verlichtingsarmatuur genoemd, is de complete eenheid waarin de lichtbron is ondergebracht en ondersteund, samen met alle bijbehorende componenten. Het ontwerp van een armatuur heeft rechtstreeks invloed op zowel de esthetische als functionele prestaties van een verlichtingsinstallatie.

Armaturen worden geclassificeerd op basis van hun montagetype, lichtverdelingspatroon en beoogde omgeving. Veel voorkomende montagetypen zijn onder meer:

• Inbouwarmaturen — geïnstalleerd in plafonds of muren voor een vlakke, onopvallende look
• Opbouwarmaturen — rechtstreeks op een oppervlak bevestigd, zonder uitsparing
• Hangende armaturen — aan het plafond gehangen via een koord, staaf of ketting
• Spoorverlichtingsarmaturen — gemonteerd op een geëlektrificeerd spoor, waardoor herpositionering mogelijk is
• Op paal of paal gemonteerde armaturen — buitenshuis gebruikt voor terreinverlichting

De armatuurbehuizing biedt ook mechanische bescherming voor de lamp en elektrische componenten, en in buiten- of industriële omgevingen bepalen IP-classificaties (Ingress Protection) hoe goed de armatuur bestand is tegen stof en vocht. Zo is een armatuur met IP65-classificatie volledig stofdicht en beschermd tegen waterstralen, waardoor deze geschikt is voor buitentoepassingen.

Voorschakelapparaten en stuurprogramma's: de componenten voor energiebeheer

Niet alle lichtbronnen kunnen rechtstreeks op een standaard elektrische voeding worden aangesloten. Velen hebben een apparaat nodig dat de elektrische stroom regelt die naar de lamp stroomt. Deze apparaten zijn het voorschakelapparaat (voor fluorescentie- en HID-lampen) en de driver (voor LED's).

Voorschakelapparaten voor fluorescentie- en HID-lampen

Een voorschakelapparaat beperkt en regelt de stroom in TL- en HID-circuits. Zonder dit zouden deze lampen steeds meer stroom trekken totdat ze uitvallen. Magnetische voorschakelapparaten waren tientallen jaren de standaard, maar elektronische voorschakelapparaten hebben deze grotendeels vervangen vanwege hun hogere efficiëntie, minder flikkering en stille werking. Elektronische voorschakelapparaten voor T8-fluorescentielampen werken doorgaans op frequenties van 20.000 Hz of hoger, waardoor de 100/120 Hz-flikkering die gepaard gaat met magnetische typen volledig wordt geëlimineerd.

LED-stuurprogramma's

Een LED-driver zet de AC-netspanning om in de gelijkspanning en stroom die LED's nodig hebben. LED's zijn zeer gevoelig voor stroomschommelingen — zelfs een kleine overstroom kan de levensduur aanzienlijk verkorten of een onmiddellijke storing veroorzaken. Drivers met constante stroom zijn het meest voorkomende type en leveren een vaste stroom (doorgaans 350 mA, 700 mA of 1050 mA), ongeacht spanningsveranderingen. Drivers met constante spanning leveren een vaste spanning (meestal 12V of 24V DC) en worden gebruikt in toepassingen zoals LED-stripverlichting. Dimbare drivers maken integratie met dimregelsystemen mogelijk, wat een cruciaal kenmerk is voor veel moderne installaties.

Reflectoren: richten en vormgeven van de lichtopbrengst

Een lichtbron op zichzelf straalt licht uit in alle richtingen. Reflectoren richten het licht om en concentreren het naar het doelgebied, waardoor de bruikbare lichtopbrengst dramatisch wordt verhoogd en de efficiëntie wordt verbeterd. De geometrie en oppervlakteafwerking van een reflector bepalen het verspreidingspatroon van het licht.

Veel voorkomende reflectorvormen zijn onder meer:

• Parabolische reflectoren — produceren een smalle, parallelle lichtbundel, ideaal voor spotlights en schijnwerpers
• Elliptische reflectoren — concentreer het licht op een centraal punt, gebruikt in theater- en tentoonstellingsverlichting
• Spiegelende (spiegelafwerking) reflectoren — produceren scherpe, gedefinieerde stralen met een hoog rendement maar potentiële verblinding
• Matte of diffuse reflectoren — het licht breder verspreiden, waardoor harde schaduwen worden verminderd

Reflectormaterialen omvatten gepolijst aluminium (reflectievermogen van 85-95%), zilvergecoat aluminium (tot 98% reflectievermogen) en wit geverfde oppervlakken (ongeveer 70-85% reflectievermogen). De materiaalkeuze heeft invloed op zowel de kwantiteit als de kwaliteit van het gereflecteerde licht.

Lenzen en diffusers: controle over de lichtkwaliteit en -verdeling

Lenzen en diffusors zijn optische componenten die voor de lichtbron worden geplaatst om te wijzigen hoe licht het armatuur verlaat. Ze dienen zowel praktische als esthetische doeleinden.

Lenzen

Lenzen breken licht om de richting en stralingshoek te veranderen. Fresnel-lenzen, die vaak worden aangetroffen in theater- en filmverlichting, gebruiken concentrische ringen om een ​​straal met zachte randen te produceren, terwijl ze licht en dun blijven. Prismatische lenzen, die vaak worden gebruikt in kantoorvitrines en industriële armaturen, leiden het licht naar beneden naar een bredere verspreiding, waardoor de uniformiteit in een werkruimte wordt verbeterd. Straalvormende lenzen voor LED-modules maken nauwkeurige controle van stralingshoeken mogelijk van zo smal als 10° tot zo breed als 120°.

Verspreiders

Diffusors verspreiden het licht om verblinding te verminderen en een zachtere, gelijkmatigere verlichting te creëren. Opalen (melkwit) diffusers behoren tot de meest voorkomende en zorgen voor een uniform, verblindingsvrij uiterlijk. Prismatische diffusers bieden meer lichttransmissie dan opalen typen, terwijl ze toch het directe zicht op de lichtbron verminderen. Microprismatische diffusers zijn een verfijnde versie die tot 92% van het licht doorlaat terwijl de lamp effectief aan het zicht wordt onttrokken. Bij LED-paneelverlichting zijn diffusors van cruciaal belang voor het maskeren van de individuele LED-punten en het creëren van een glad, uniform oppervlak.

Het huisvestings- en warmtebeheersysteem

De behuizing van een verlichtingsarmatuur beschermt interne componenten tegen fysieke schade en omgevingsfactoren. Maar vooral bij LED-verlichting vervult de behuizing ook een kritische thermische managementfunctie. Warmte is de voornaamste vijand van LED-prestaties en levensduur.

LED-junctietemperatuur – de temperatuur bij de halfgeleider zelf – heeft een directe invloed op de lumenopbrengst en levensduur. Voor elke 10°C stijging van de junctietemperatuur boven het nominale maximum kan de levensduur van de LED met ongeveer 50% worden verkort. Effectieve thermische beheerstrategieën omvatten:

• Warmteafvoeren — aluminium vinnen of platen die de warmte van de LED geleiden en afvoeren
• Thermische interfacematerialen (TIM's) — thermisch geleidende pasta's of pads geplaatst tussen de LED en het koellichaam
• PCB's met metalen kern (MCPCB's) — printplaten met een aluminium of koperen basislaag die de warmte snel verspreidt
• Actieve koelventilatoren — gebruikt in toepassingen met zeer hoog vermogen waar passieve koeling onvoldoende is

Ook het materiaal van de behuizing is van belang. Gegoten aluminium wordt veel gebruikt vanwege zijn uitstekende thermische geleidbaarheid (ongeveer 96–230 W/m·K, afhankelijk van de legering), duurzaamheid en relatief laag gewicht. Polycarbonaat en andere kunststoffen worden gebruikt voor toepassingen met een lager vermogen waarbij de thermische eisen minimaal zijn.

Lichtregelsystemen: beheren wanneer en hoe licht werkt

Besturingssystemen zijn een steeds belangrijker onderdeel van moderne verlichting. Ze bepalen wanneer verlichting aan- en uitgaat, met welke intensiteit ze werken en hoe ze reageren op omgevingsomstandigheden of gebruikersinvoer. Een effectieve lichtregeling kan het energieverbruik verminderen 30% tot 60% vergeleken met ongecontroleerde systemen.

Dimmers

Dimmers verminderen de spanning of stroom die aan een lamp wordt geleverd om de output ervan te verlagen. Voor LED-systemen zijn fase-afsnijdingsdimmers (TRIAC-dimmers) en 0–10V analoge dimmers de meest voorkomende typen. Het is essentieel om het dimmertype af te stemmen op de specificaties van de LED-driver, omdat incompatibele combinaties resulteren in flikkering, een beperkt dimbereik of lampstoring. Een hoogwaardig LED-dimsysteem moet in staat zijn om soepel te dimmen van 100% naar minimaal 1%, zonder zichtbare flikkering of ruis.

Aanwezigheids- en bewegingssensoren

Aanwezigheidssensoren schakelen de verlichting automatisch in wanneer aanwezigheid wordt gedetecteerd, en automatisch uit na een gedefinieerde periode van inactiviteit. Passieve infraroodsensoren (PIR) detecteren veranderingen in de infraroodstraling van bewegende warme lichamen. Ultrasone sensoren detecteren beweging door middel van geluidsgolfreflectie, waardoor ze effectief zijn in ruimtes met obstakels. Sensoren met dubbele technologie combineren beide methoden voor grotere nauwkeurigheid. In commerciële kantoren verminderen aanwezigheidssensoren alleen al het energieverbruik voor verlichting doorgaans met 25-50%.

Daglicht oogstsystemen

Deze systemen maken gebruik van fotosensoren om het daglichtniveau in de omgeving te meten en automatisch de elektrische verlichting te dimmen of uit te schakelen wanneer er voldoende natuurlijk licht is. In een op het zuiden gerichte perimeterzone van een commercieel gebouw kan het oogsten van daglicht het energieverbruik voor verlichting overdag met 40-70% verminderen.

Slimme en genetwerkte lichtregelingen

Met moderne slimme verlichtingssystemen kunnen individuele armaturen of groepen op afstand worden geprogrammeerd, bewaakt en aangepast. Protocollen zoals DALI (Digital Addressable Lighting Interface), DMX512 (gebruikt in entertainmentverlichting), Zigbee en Bluetooth Mesh maken geavanceerd scènebeheer en energierapportage mogelijk. In grote commerciële installaties leveren deze systemen gedetailleerde gegevens over gebruikspatronen, waardoor voortdurende optimalisatie mogelijk is.

Bedrading en elektrische componenten

Achter elke verlichtingsinstallatie bevindt zich een elektrische infrastructuur die bedrading, aansluitdozen, stroomonderbrekers en transformatoren omvat. Deze zijn niet altijd zichtbaar, maar hun specificatie heeft direct invloed op de veiligheid en prestaties.

Laagspannings-LED-systemen, vooral die welke op 12V of 24V DC werken, hebben de juiste transformator of voeding nodig om de netspanning te verlagen. De draaddikte moet correct worden gespecificeerd om de huidige belasting aan te kunnen zonder overmatige spanningsval. In een 24V LED-systeem met een belasting van 50 watt op 10 meter kan het gebruik van te kleine draad (bijvoorbeeld 0,5 mm²) bijvoorbeeld een spanningsval van meer dan 2 V veroorzaken, waardoor de LED-helderheid zichtbaar wordt verminderd en mogelijk kleurinconsistentie wordt veroorzaakt.

Circuitbeveiliging in de vorm van zekeringen of stroomonderbrekers voorkomt schade door overbelasting of kortsluiting. Aardlekschakelaars (GFCI's) zijn vereist op natte of vochtige locaties om elektrische schokken te voorkomen.

Belangrijkste verlichtingsonderdelen vergeleken: een referentieoverzicht

Kleurtemperatuur en kleurweergave: prestatiestatistieken die de lichtkwaliteit definiëren

Hoewel het geen fysieke componenten in dezelfde zin zijn, zijn de kleurtemperatuur en de kleurweergave-index (CRI) fundamentele specificaties die verband houden met de lichtbron en die bepalen hoe een ruimte eruit ziet en aanvoelt onder een bepaald verlichtingssysteem.

Kleurtemperatuur (CCT)

Gemeten in Kelvin (K) beschrijft de kleurtemperatuur de schijnbare warmte of koelte van wit licht. Warmwit (2700K–3000K) creëert een gezellige, ontspannen sfeer die geschikt is voor slaapkamers en restaurants. Neutraal wit (3500K–4000K) komt veel voor in kantoren en winkels. Koel daglicht (5000K–6500K) bevordert de alertheid en wordt gebruikt in taakintensieve omgevingen zoals laboratoria of werkplaatsen. De verkeerde kleurtemperatuur voor een bepaalde toepassing kan ervoor zorgen dat ruimtes onwelkom aanvoelen of de productiviteit verminderen.

Kleurweergave-index (CRI)

CRI meet hoe nauwkeurig een lichtbron kleuren weergeeft in vergelijking met een referentielichtbron, op een schaal van 0 tot 100. Een CRI van 80 wordt voor de meeste commerciële toepassingen als minimaal aanvaardbaar beschouwd, terwijl CRI 90 wordt aanbevolen voor winkels, galerieën, medische instellingen en overal waar kleurnauwkeurigheid van cruciaal belang is. LED's met een hoge CRI zijn beschikbaar, maar doorgaans tegen hogere kosten en soms iets lager rendement dan hun tegenhangers met een lagere CRI.

Hoe verlichtingsonderdelen samenwerken in een compleet systeem

Het begrijpen van individuele componenten is waardevol, maar de werkelijke prestaties van een verlichtingsinstallatie hangen af van hoe goed deze onderdelen samenwerken. Een hoogwaardige LED-chip gecombineerd met een slecht ontworpen driver zal ondermaats presteren. Een goed gespecificeerde reflector gecombineerd met een niet goed op elkaar afgestemde lens kan ongewenste artefacten veroorzaken. En zelfs de beste armatuur levert slechte resultaten als het besturingssysteem incompatibel is of het thermische beheer onvoldoende is.

Neem bijvoorbeeld een kledingwinkel. Het doel is om kleding er levendig en aantrekkelijk uit te laten zien. Het ideale systeem zou kunnen zijn:

1. Een LED-bron met hoge CRI (CRI 95) bij 3000K om stofkleuren nauwkeurig weer te geven met een warme, uitnodigende toon
2. Een reflector met een stralingshoek van 25–35° om het licht op merchandise-displays te concentreren zonder op de muren te schijnen
3. Een LED-driver met constante stroomsterkte en een dimfunctie van 0-10 V, zodat stemmingsaanpassingen gedurende de dag mogelijk zijn
4. Een railarmatuur gemonteerd op een plafondrooster voor flexibiliteit bij het herpositioneren als de goederenopstelling verandert
5. Een daglichtsensor in de buurt van etalages om het energieverbruik te verminderen wanneer er voldoende natuurlijk licht is

Elk onderdeel is geselecteerd om de algemene ontwerpintentie te dienen. Het veranderen van een van deze factoren (bijvoorbeeld het vervangen van een CRI 80-bron om kosten te besparen) verslechtert het eindresultaat op een manier die de klantervaring en mogelijk de verkoopprestaties beïnvloedt.

Dit systeemdenken onderscheidt een functionele verlichtingsinstallatie van een uitstekende. Of u nu specificeert voor een enkele kamer of voor een heel gebouw, het beoordelen van elk verlichtingsonderdeel aan de eisen van de ruimte – en het bevestigen van de compatibiliteit tussen componenten – is de basis van een goed verlichtingsontwerp.
